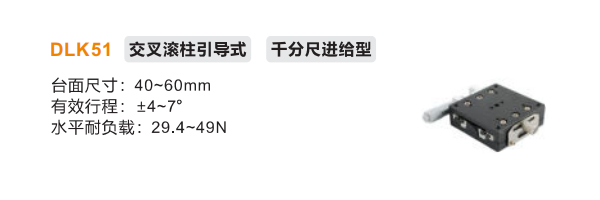

DLK51手動位移滑臺采用交叉滾柱導軌+千分尺精密進給結構,是一款專為超高精度、高剛性、零間隙需求設計的高端定位滑臺。適用于光學檢測、半導體設備、精密測量?jī)x器等對直線運動精度要求苛刻的領域。其獨特的交叉滾柱導向系統結合微米級千分尺調節,可實現±0.005mm以內的重復定位精度,同時具備優異的抗傾覆和抗振動性能。
一、核心特點
1.交叉滾柱導軌導向(超高剛性/零間隙)
(1)無滑動摩擦:滾動摩擦阻力極小(摩擦系數<0.001),確保運動平滑無頓挫感。
(2)四方向等載荷:交叉排列的滾柱可均等承受徑向、反徑向及側向力,抗偏載能力遠超直線軸承。
(3)預緊結構:出廠預壓消除間隙,重復定位精度達±0.002mm。
2.千分尺精密進給(微米級調節)
(1)高精度螺紋副:研磨級絲杠+消隙螺母,進給分辨率達0.01mm/格。
(2)防轉鎖定設計:千分尺帶鎖定環,防止意外位移,長期保持設定位置。
(3)大直徑調節輪:人性化操作設計,微調更省力。
3.重載優化結構
(1)一體式合金基座:航空鋁/不銹鋼材質,熱穩定性強,避免溫漂影響精度。
(2)模塊化接口:臺面預留M4/M6螺紋陣列,兼容光學支架、傳感器等附件。
4.環境適應性
(1)密封式導軌:內置刮屑片+潤滑脂槽,防塵防污,適合潔凈室或工業環境。
(2)防腐蝕處理:陽極氧化(鋁材)或鈍化(不銹鋼)表面,耐酸堿腐蝕。

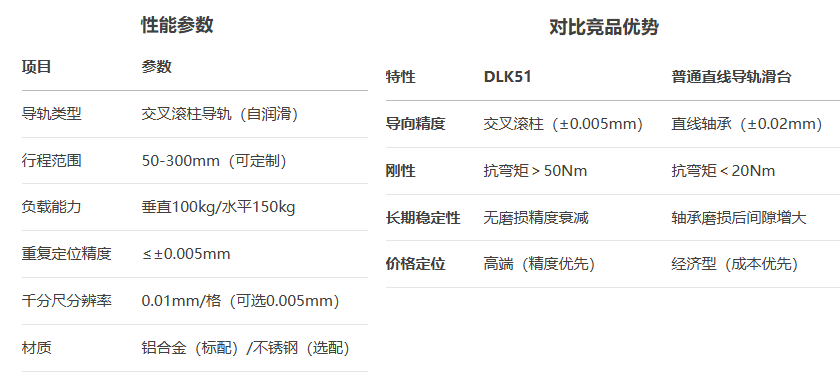

二、性能參數
三、選型建議
·需亞微米級定位或頻繁微調的場景(如光學實驗)必選此型號。
·若預算有限且精度要求±0.02mm內,可考慮DLF系列(滾珠導軌)。
·腐蝕性環境建議選不銹鋼材質版本。
