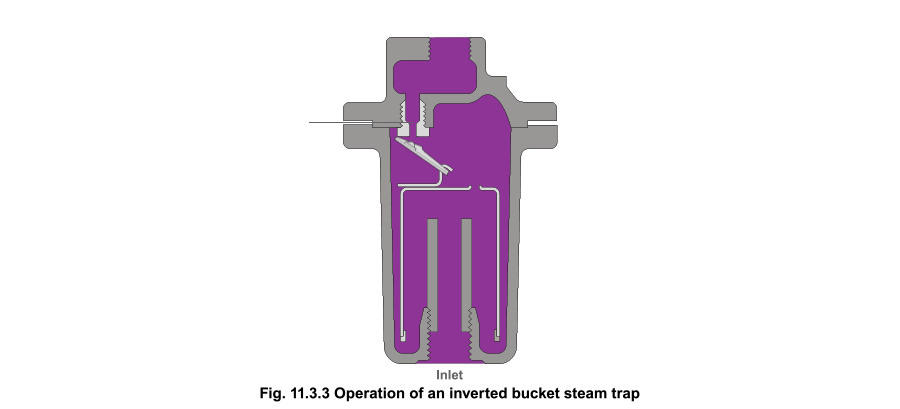

倒桶式蒸汽疏水閥如圖所示。顧名思義，該機構由一個倒置的桶組成，它通過杠桿連接到閥門。疏水閥的一個重要部分是桶頂部的小通風口。操作方法如圖所示。在中，鏟斗下垂，氣門從氣門座上拉出。冷凝水從桶底流過，充滿桶，從出水口流出。在中，蒸汽的到來使桶浮起來，然后上升并關閉出口。在中，疏水閥保持關閉，直到桶中的蒸汽冷凝或冒泡通過排氣孔到達疏水閥體的頂部。然后它將下沉，將主閥拉離閥座。累積的冷凝水被釋放，循環重復。

　　在中，開始時到達疏水閥的空氣也會為鏟斗提供浮力并關閉閥門。桶通風口對于讓空氣逸出到疏水閥頂部并最終通過主閥座至關重要。孔和壓差很小，所以疏水閥排出空氣比較慢。同時，一旦空氣被清除，它必須通過（并因此浪費）一定量的蒸汽才能使疏水閥運行。安裝在疏水閥外部的平行排氣口將減少啟動時間。

　　倒桶式蒸汽疏水閥的優點

　　1、倒桶式蒸汽疏水閥可以承受很高的壓力。

　　2、與浮球恒溫蒸汽疏水閥一樣，它具有良好的抗水錘條件。

　　3、可用于過熱蒸汽管道，在入口處加裝止回閥。

　　4、故障模式通常是打開的，因此在需要此功能的應用中更安全，例如渦輪排水器。

　　倒桶式蒸汽疏水閥的缺點

　　1、吊桶頂部的小孔意味著這種疏水閥只能非常緩慢地排出空氣?？撞荒軘U(kuò)大，因?yàn)樵谡２僮鬟^程中蒸汽會通過得太快。

　　2、陷阱體內應始終有足夠的水作為桶口周圍的密封。如果疏水閥失去這種水封，蒸汽可能會通過出口閥門浪費掉。這種情況經常發生在蒸汽壓力突然下降的應用中，導致疏水閥體內的一些冷凝水閃蒸成蒸汽。桶失去浮力并下沉，使新鮮蒸汽通過疏水閥孔口。只有當有足夠的冷凝水到達疏水閥時，水封才會重新形成，防止浪費蒸汽。

　　3、如果倒桶式疏水閥用于設備壓力波動較大的場合，應在疏水閥前的進口管路上安裝止回閥。蒸汽和水可以按指示方向自由流動，但逆向流動是不可能的，因?yàn)橹够亻y會壓在閥座上。

　　4、過熱蒸汽溫度較高，容易造成倒桶式疏水閥失去水封。在這種情況下，疏水閥前面的止回閥應該被認為是必不可少的。一些倒置桶式疏水閥的制造標準是一體式止回閥。

　　5、如果安裝在零環境條件以下的暴露位置，倒桶式疏水閥可能會因凍結而損壞。與其他類型的機械陷阱一樣，如果條件不太苛刻，適當?shù)姆庋b可以克服這個問題。如果環境條件預計遠低于零，那么考慮使用更強大的陷阱來完成工作可能是明智的。在主排水管的情況下，熱力學疏水閥將是首選。

　　6、與浮球式疏水閥一樣，倒桶式疏水閥中的孔板設計為在最大壓差下運行。如果疏水閥承受比預期更高的壓差，它將關閉并且不會通過冷凝水。提供了一系列孔口尺寸以覆蓋各種壓力。
