超聲波接近傳感器使用換能器來發送和接收高頻聲音信號。如果傳入的目標聲音范圍再次反射到傳感器，導致傳感器激活或停用輸出電路。壓電陶瓷板安裝在傳感器表面。這可以發送和接收高頻脈沖。施加在磁盤上的高頻電壓使其以相同的頻率振動。

　　板的振動產生高頻聲波。如果發出脈沖，物體會反射聲音，然后產生回聲。反射脈沖的持續時間在換能器上進行評估。如果目標進入預設的操作區域，傳感器輸出將改變狀態。如果目標離開預設操作區域，則輸出返回初始狀態。

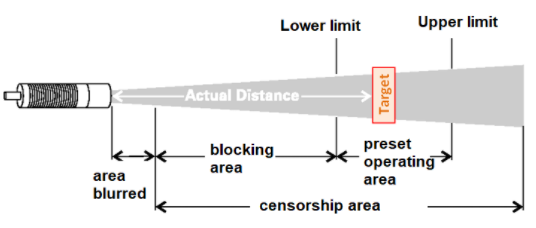

　　超聲波接近傳感器的工作原理：

　　發送信號與回波之間的時間間隔與物體與傳感器之間的距離成正比。操作范圍可根據傳感器區域內的寬度和位置進行設置。

　　可以在所有傳感器上設置上限。下限只能在某些版本中設置。跨越上邊界的物體不會改變傳感器輸出。這稱為消隱背景。

　　在某些傳感器上，還有一個阻擋范圍。這是在下限和模糊區域之間。阻擋范圍內的物體將阻止操作區域內的目標被識別。輸出信號提供給操作區和輸出區。

　　模糊區域位于傳感器前面。面積取決于傳感器，從6到80 cm。放置在模糊區域的對象會產生不穩定的輸出。為了接觸側錐，傳感器周圍必須保持一個自由區域。

　　在超聲波傳感器中使用高頻的優點：

　　不間斷覆蓋

　　電氣不穩定的范圍

　　可以隱藏在裝飾板后面

　　通過玻璃、木材、墻壁等進行測試，

　　操作不受環境溫度和物體溫度的影響。
