有許多方法可以避免制動電阻器因過載情況而失效,例如制動斬波器晶體管監控板、使用熱敏開關的制動電阻器和本質安全的制動電阻器。從這三種方法中,我們將解釋其中一種方法,例如使用熱敏開關的制動電阻器。
制動電阻器與熱敏開關一起使用,以檢測潛在的過載情況。一旦制動電阻器過載,它就會試圖散發比設計時更多的熱量。因此在這種情況下,一旦電阻器的溫度變得非常高,就可以釋放熱敏開關。因此,中斷電阻器或VFD的高壓電源之一,實現了以下兩個圖表

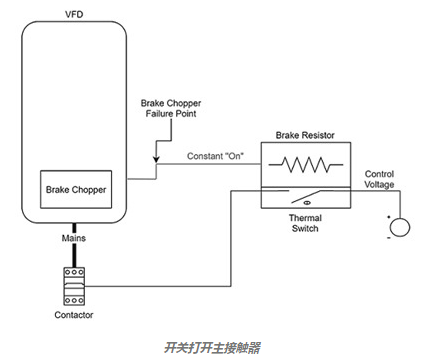

在上述電路中,熱敏開關在極端高溫下打開。主承包商使用的控制電壓可能會中斷。因此,這會打開主接觸器并從VFD上斷開電源。

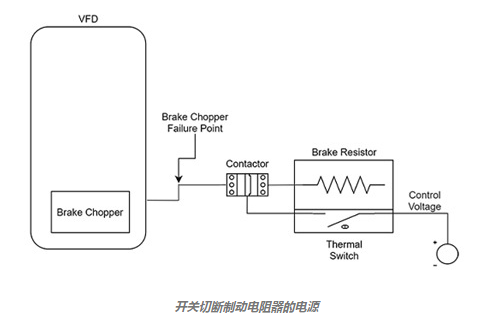

熱敏開關會因過熱而打開。可以中斷用于關閉接觸器向制動電阻器的控制電壓。因此,這會打開接觸器并在VFD保持供電的同時從電阻器上斷開電源。
