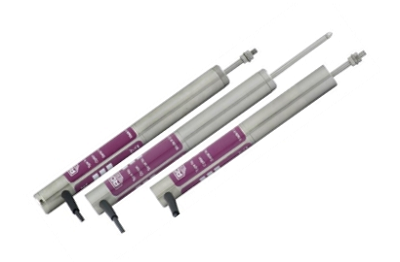

線性可變差動變壓器(LVDT)用于測量位移，并根據變壓器原理工作。LVDT線性位置傳感器可以測量小至百萬分之幾英寸到±30英寸的運動。這種類型的機電換能器很常見，可以將機械耦合的物體的直線運動改變?yōu)橄鄳?yīng)的電信號。

　一、線性位移測量說明

　簡單地說，線性（或位置）位移是沿單個軸在一個方向上的運動。LVDT傳感器或線性位移傳感器是一種設備，其輸出信號表示物體從參考點直線移動的總距離。線性位移測量：

?。?）顯示運動方向。

　（2）通常使用毫米或英寸的單位。

　（3）具有與之關聯的負方向或正方向。

　二、LVDT位移傳感器故障

　他們密切模擬所謂的低頻零階過程位移傳感器結構。輸出是輸入的直接線性函數。初級中心線圈建立磁通量，該磁通量通過移動電樞（中心磁芯）耦合到初級兩側對稱纏繞的次級線圈。LVDT傳感器被視為可變電感設備。核心運動的程度和方向可以通過電壓幅度和相位的測量來確定。這就是位移。

　三、為什么使用LVDT位移傳感器？

　在正常使用LVDT傳感器期間，無摩擦操作是有利的。正常使用期間沒有摩擦，LVDT傳感器的鐵芯和線圈組件之間也沒有機械接觸。此重要功能可用于：

?。?）材料測試

?。?）振動位移測量

　（3）高分辨率尺寸測量系統

　無限分辨率使LVDT能夠測量核心位置的無窮小變化。LVDT位置傳感器還具有出色的可重復性。

　四、LVDT位移傳感器的應用

　無限的機械壽命是可能的，因為LVDT傳感器的核心和線圈結構之間沒有接觸。這樣可以防止磨損。此功能在高可靠性應用中很重要，例如：

　-1.飛機-2.衛星-3.航天器-4.核裝置-5.許多工業過程控制-6.工廠自動化系統

　抗超行程損壞，因為大多數LVDT的內孔在兩端都是開口的。如果發生超程，磁芯能夠完全穿過傳感器線圈組件，避免損壞。這種對位置輸入過載的抵抗力使LVDT成為引伸計等應用的合適傳感器。

　可分離線圈和鐵芯是可能的，因為線圈組件能夠通過在鐵芯和孔之間插入非磁性管而與鐵芯隔離。這種獨特的功能通常用于LVDT中，用于液壓比例閥和/或伺服閥中的閥芯位置反饋。
