簡單的傾斜傳感器開關原理及電路結構圖

發布時間:2023-05-11 17:49:06人氣:

  傾斜傳感器是一種傳感器,可以讓我們檢測電路的方向或傾斜度。傾斜傳感器的工作原理是有一個自由移動的質量,通常是一個滾動的球,下面有一塊導電板。當傳感器完全直立時,球落到傳感器底部,接觸到電氣連接路徑,關閉2個末端端子的電氣連接,使電流能夠流動。當傳感器傾斜時,球不會落到底部并關閉導電路徑。因此,導電路徑是開路的,沒有電流可以流動。

傾斜傳感器

  因此,我們可以使用傾斜傳感器如何工作的概念來構建有用的電路。如果電路完全直立,傾斜傳感器會形成一個閉合的電氣路徑,并允許電流流動并為設備供電。如果設備傾斜,電路將開路,不再傳導可為負載供電的電流。因此,換句話說,一旦電子設備從其豎直方向傾斜,它就會關閉。


  傾斜傳感器所需材料:


  -水銀開關/傾斜傳感器

  -三極管

  -蜂鳴器

  -引領

  -電阻器-220歐姆

  -電池9v

  -面包板

  -連接線

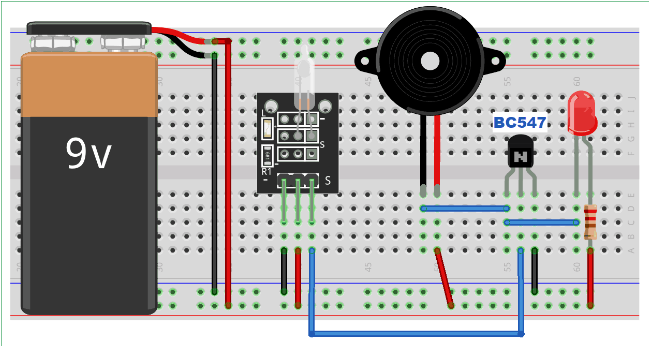

  傾斜傳感器電路圖:

傾斜傳感器電路圖

  傾斜傳感器模塊,傾斜時在其輸出引腳上提供高電平。它需要5V的直流輸入。它是一個三端設備,由輸入、接地和輸出組成。它有一個由兩個電極和液態汞球組成的玻璃管。當向特定方向傾斜時,液態汞球會關閉和打開電路。該模塊的工作和內部結構如下:

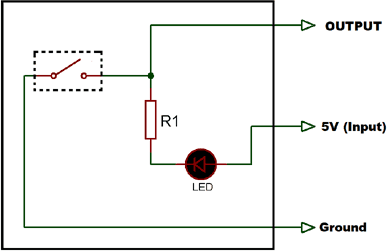

  傾斜傳感器內部結構:

傾斜傳感器結構圖
