電壓表是一種測量電子或電路兩點間電壓或電位差的儀器。通常，電壓表用于交流(AC)電路或直流(DC)電路。或者，也可以通過專用電壓表測量射頻(RF)電壓。

　　一、電壓表測量和直流電壓表測量有什么不同？

　　1.電壓表：

　　電壓表測量的電壓通常以伏特、毫伏（0.001伏）或千伏（1,000伏）為單位進行校準。為了測量設備的電壓，電壓表與設備并聯。這種設置很重要，因?yàn)椴⑿械膶ο笸ǔ?huì)經歷相同的電位差。它與電路并聯主要是因?yàn)樗膬啥顺霈F(xiàn)相同的電壓降。電壓表還具有高內阻。這樣做主要是因?yàn)樗糜跍y量電路兩點之間的電位差。因此，測量設備的電流保持不變。換句話說，電壓表的高電阻會阻礙電流通過它。這允許設備獲取電壓的正確讀數。

　　2.直流電壓表：

　　直流電壓表是一種測量儀器，用于測量電路任意兩點間的直流電壓。直流電壓表中使用的串聯電阻也稱為串聯乘法器電阻或簡稱為乘法器。

　　二、電壓表符號如何表示？

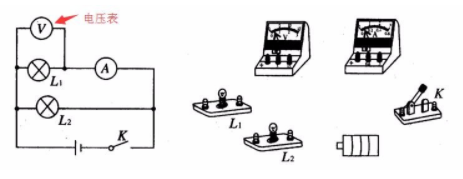

　　電壓表通常由字母V表示，該字母位于與兩個端子相鄰的圓圈內。在靈敏電流計里面有一個永磁體，在電流計的兩個接線柱之間串聯一個由導線構成的線圈，線圈放置在永磁體的磁場中，并通過傳動裝置與表的指針相連。大部分電壓表都分為兩個量程。

　　電壓表有三個接線柱，一個負接線柱，兩個正接線柱，電壓表的正極與電路的正極連接，負極與電路的負極連接。電壓表必須與被測用電器并聯。電壓表是個相當大的電阻器，理想的認為是斷路。初中階段實驗室常用的電壓表量程為0~3V和0~15V。

　　電路圖是指用電路元件符號表示電路連接的圖。電路圖是人們?yōu)檠芯?、工程?guī)劃的需要，用物理電學標準化的符號繪制的一種表示各元器件組成及器件關系的原理布局圖。
