倍加福光電傳感器：ML100-8-H-250-RT/103/115型號也稱為（背景抑制光電傳感器），背景抑制光電傳感器ML100-8-H-250-RT/103/115帶背景抑制功能的三角測量型光電傳感器，250mm可調節檢測范圍，紅光，亮通/暗通，PNP輸出，固定纜線,微型設計,易于使用,光斑極為明亮、清晰,全金屬螺紋安裝,清晰可見的LED，用于指示通電和開關狀態。
背景抑制光電傳感器：ML100-8-H-250-RT/103/115常見類型
ML100-8-H-250-RT/102/115，ML100-8-H-250-RT/103/115，ML100-8-H-250-RT/95/103，ML100-8-H-250-RT/95/102
背景抑制光電傳感器：ML100-8-H-250-RT/103/115特點
1、微型設計
2、易于使用
3、光斑極為明亮、清晰
4、全金屬螺紋安裝
5、清晰可見的LED，用于指示通電和開關狀態
6、對環境光不敏感
背景抑制光電傳感器安裝使用注意事項
1、常規使用：
對于具有背景抑制功能的漫反射傳感器，發射器和接收器合二為一套管。通過發射器和接收器之間的角度布置（2個接收器元件）遮蓋了感應范圍之外的物體。記錄對象時，無論對象的表面結構，亮度和顏色如何，以及背景的亮度如何。
2、安裝說明：
傳感器可以直接用固定螺釘固定，也可以用支架（未附帶）固定。底面必須平整，以免在擰緊時外殼變形。它建議用彈簧墊圈固定螺母和螺釘，以防止傳感器未對準。
3、調節說明：
施加工作電壓后，LED點亮綠色。將傳感器與背景對齊。如果黃色LED亮起，則可以使用減小范圍調節器，直到黃色LED熄滅。
4、物體檢測：
將要檢測的物體放在所需的最大范圍內，并將光斑放在其上對齊。如果檢測到物體，則黃色LED亮起。如果該指示燈不亮，則必須在電位計上設置范圍，直到檢測到物體時它亮起。
5、保養措施：
我們建議定期清潔光學表面和螺絲連接以及檢查連接連接。安裝時，傳感器可以直接用固定螺釘或支架固定（交貨時不包括）。下面的表面必須平整，以防止殼體在擰緊到位時移動。我們建議用彈簧墊圈固定螺母并擰入到位，以防止傳感器損壞無法調整。
背景抑制光電傳感器：ML100-8-H-250-RT/103/115產品參數
| 產品闡述 | ||
|---|---|---|
| 帶背景抑制功能的三角測量型光電傳感器，250 mm 可調節檢測范圍，紅光，亮通/暗通，PNP 輸出，固定纜線 | ||
| 通用規格 | ||
|---|---|---|
| 檢測距離 | 5 ... 250 mm | |
| 最小檢測范圍 | 5 ... 30 mm | |
| 最大檢測范圍 | 5 ... 250 mm | |
| 調整范圍 | 30 ... 250 mm | |
| 參考目標 | 標準白色平板，100 mm x 100 mm | |
| 光源 | LED | |
| 光源類型 | 調制可見紅光 | |
| 偏振濾波片 | 無 | |
| 黑/白差 (6 %/90 %) | < 15 % 當 250 mm | |
| 光點直徑 | 大約 15 mm 相距 250 mm | |
| 發散角 | 大約 4 ° | |
| 光學端面 | 向前直射 | |
| 環境光限制 | EN 60947-5-2:2007+A1:2012 | |
| 功能性安全相關參數 | ||
| MTTFd | 860 a | |
| 任務時間 (TM) | 20 a | |
| 診斷覆蓋率 (DC) | 0 % | |
| 指示燈/操作方法 | ||
| 工作指示燈 | 綠色 LED：通電 | |
| 功能指示燈 | 黃色 LED： 檢測到物體時亮起 | |
| 控制元件 | 感應范圍調節器 | |
| 控制元件 | 亮?xí)r接通/暗時接通轉換開關 | |
| 電氣技術規格 | ||
| 工作電壓 | 10 ... 30 V DC | |
| 紋波 | 最大 10 % | |
| 空載電流 | < 20 mA | |
| 輸出 | ||
| 開關類型 | 該傳感器的開關類型是可更改的。默認設置為： 亮?xí)r接通 | |
| 信號輸出 | 1 路 PNP 輸出，短路保護，反極性保護，集電極開路 | |
| 開關電壓 | 最大 30 V DC | |
| 開關電流 | 最大 100 mA ， 阻抗負載 | |
| 電壓降 | ≤ 1,5 V DC | |
| 開關頻率 | 1000 Hz | |
| 響應時間 | 500 μs | |
| 符合性 | ||
| 產品標準 | EN 60947-5-2 | |
| 認證和證書 | ||
| UL 認證 | cULus 認證的 2 類電源，或具有有限電壓輸出且?guī)В梢允羌墒剑┍ｋU絲（最大值為 3.3 A，符合 UL248 標準）的認證電源，1 類外殼 | |
| CCC 認證 | 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記 | |
| 環境條件 | ||
| 環境溫度 | -30 ... 60 °C (-22 ... 140 °F) | |
| 存儲溫度 | -40 ... 70 °C (-40 ... 158 °F) | |
| 機械規格 | ||
| 外殼寬度 | 11 mm | |
| 外殼高度 | 31 mm | |
| 外殼深度 | 20 mm | |
| 防護等級 | IP67 | |
| 連接 | 2 m 固定電纜 | |
| 材料 | ||
| 外殼 | PC（聚碳酸酯） | |
| 光學端面 | PUMA | |
| 質量 | 大約 50 g | |
| 緊固螺絲的緊固扭矩 | 0,6 Nm | |
| 電纜長度 | 2 m | |

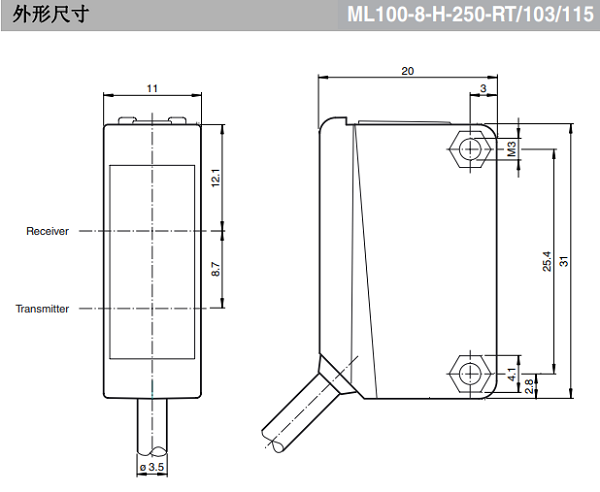

背景抑制光電傳感器：ML100-8-H-250-RT/103/115外形尺寸
